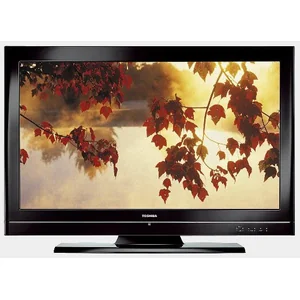

toshiba BV701B

toshiba BV701B

TOSHIBA BV701B

Бренд
toshiba
Модель
BV701B
Шасси
17MB65-1v.1 VESTEL
MainBoard
17MB65-1 v.1
MainBoard IC
MSD9WB7PX-2-Z1 , MX25L8005 , W971GG6JB-25 , NTP-8030
Panel
LTA400HM07
Диагональ
40 inch
Разрешение
1920x1080, FHD
Яркость
400 cd/m2
Контрастность
4000:1
Цвета дисплея
16.7M (8-bit), CIE1931 70%
Частота
60Hz
Тип подсветки
12 pcs CCFL Embedded (Inverter)
Напряжение панели
12.0V
Активная область
885.6x498.15 mm
Подсветка
12 Lamp CCFL
Блок питания (PSU)
DPS-140SP - 1
PWM / Power IC
DDA010 (Standby, S101 (6pin), SSC9502 (PWM resonant =DDA014), 1608B (PFC)
T-CON
P25533D2J03U7 SM5142 DA1234 , i7939A H228P5A
Инвертор
)
Тюнер
XC5200C
Другие компоненты
{}

Рекомендуемые запчасти

MainBoard

32AV933 rev 1.02 75031643 (=75030330) PE0484 DS-7209 32AV833 REV1.03 32AV933 REV1.02 75029559 MST3740EU-T Rev1.4 75018839 PC BOARD ASSY, MAIN, 26AV703G, 69EB3IM13C05P 715G3385-1 MST3740EU-T BD REV:1.04 (nakleika 32LV703G/R V1.03 P2) 69EB3JM10C06P 75018765 // MST3740EU-T 69EB3JM10C06P 75018765 CMG130A PE0772 V28A001020A1 32AV833 Rev 1.03 WIF778 V1,02 P5

Panel

LC320WXN-SCC1 // LTA320AP05 75032576 LC420WXN (SA)(B1) LC320WXN (SC)(C1) LTA400HM01 // LTA400HM22 // V400HJ2-L01 V260B3-L04 RevC1 LC370WXN (SB)(B1) T315HW04 V.4 (12v) 75018019 // LTA320HA04 T01 75016399 (12v) T220SW01 V.0 LTA400HA11 V400H1-L10

PSU

DPS-140SP ) DPS-135JP A 75025189 DPS-92CP // PE3131-02UN-LF 75025188 DPS-245FP // DPS-140SP-1 FSP132-3F01 75018688 POWER MODULE, OPENFRAME 132W/+5,12,24V, 0433-002F000 715G3368-1 DPS-276AP A PE-3201-01UN-LF DPS-145PP-131 A DELTA 75018013 FSP128-3F01A

T-CON

6870C-0325A TPS65163 , 404KP , TL2417MC MainBoard LC320WXN SC C1 6870C-0325A; TPS65163, TL2417MC (12v) GA_60HZ_FHD_V0.3 6870C-0240C T315HW04 V0 19.31T09.003 31T09-COG AUO-12401 // LJ94-03143A 75017291 SYNC60C4LV0.3 MV-0E88441 T315HW04 V0 CTRL Kontroller vstroennyi
