Материнские платы (SSB / Main Board) для мониторов

Материнская плата является основным управляющим модулем монитора. Именно она отвечает за обработку видеосигнала, работу меню настроек, переключение входов HDMI, DisplayPort, DVI или VGA, а также взаимодействие с матрицей и другими внутренними узлами устройства.

Когда монитор перестает включаться, зависает на заставке производителя, не реагирует на кнопки управления или перестает выводить изображение, одной из возможных причин может быть неисправность Main Board.

На практике многие пользователи удивляются, узнав, что внутри монитора есть полноценная управляющая плата, очень похожая по своим задачам на материнскую плату телевизора.

Когда проблема может быть связана с Main Board

Не каждая неисправность монитора означает выход из строя материнской платы. Однако есть ряд симптомов, которые довольно часто связаны именно с этим модулем.

Наиболее распространенные признаки:

• монитор не включается;
• индикатор питания горит, но изображение отсутствует;
• устройство зависает на логотипе производителя;
• не работают кнопки управления;
• монитор не определяет подключенный компьютер;
• не переключаются видеовходы;
• отсутствует экранное меню;
• устройство периодически перезагружается;
• после скачка напряжения монитор перестал работать.

При этом похожие симптомы могут вызывать блок питания, подсветка, T-CON, матрица или даже неисправный кабель подключения.

Поэтому перед покупкой платы желательно убедиться в причине неисправности.

Очень часто проблема оказывается не там, где её ищут

Из нашей практики можно сказать, что многие пользователи начинают поиск именно материнской платы, поскольку монитор полностью перестал работать.

Но иногда причина оказывается значительно проще.

Например, монитор может не включаться из-за неисправного блока питания, а отсутствие изображения нередко связано с подсветкой или матрицей.

Бывает и обратная ситуация, когда все остальные узлы исправны, а проблема действительно находится на Main Board.

Именно поэтому диагностика перед покупкой комплектующих помогает избежать лишних расходов.

[Добавить пример обращения клиента]

За что отвечает материнская плата монитора

Если говорить простыми словами, Main Board можно назвать «мозгом» монитора.

Она принимает сигнал от компьютера, ноутбука, игровой приставки или другого устройства, обрабатывает его и передает на экран.

Кроме того, через неё работают:

• HDMI входы;
• DisplayPort;
• DVI;
• VGA;
• USB-хабы (если предусмотрены конструкцией);
• меню настроек монитора;
• встроенные динамики в некоторых моделях.

Поэтому при неисправности данной платы монитор может вести себя совершенно по-разному.

Особенности подбора материнской платы

Одна из самых распространенных ошибок — подбор платы только по модели монитора.

Производители нередко используют несколько ревизий электронных модулей даже в рамках одной модели.

Внешне мониторы могут быть одинаковыми, но внутри устанавливаться разные версии плат.

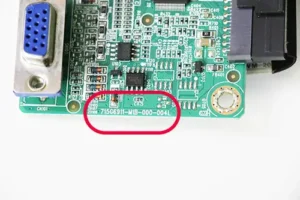

Для правильного подбора рекомендуется ориентироваться на маркировку самой платы.

Перед заказом желательно проверить:

• маркировку Main Board;
• модель монитора;
• ревизию устройства;
• модель матрицы;
• расположение разъемов.

Новые и б/у материнские платы

Для современных мониторов иногда доступны новые платы. Однако для моделей, снятых с производства, чаще используются исправные платы с устройств-доноров.

Это обычная практика ремонта, особенно если монитор в хорошем состоянии и замена одной платы позволяет полностью восстановить его работоспособность.

При выборе б/у платы желательно обращать внимание на отсутствие следов залития, перегрева и грубого ремонта.

Что желательно проверить перед покупкой

Чтобы избежать ошибок при подборе, желательно заранее подготовить:

• модель монитора;
• фотографию наклейки устройства;
• фотографию установленной платы;
• крупную фотографию маркировки;
• описание неисправности.

Чем больше информации удается собрать заранее, тем проще подобрать совместимую замену.

Частые ошибки при подборе

Наиболее распространенная ошибка — поиск платы исключительно по модели монитора.

Также многие покупатели ориентируются только на внешний вид платы, не проверяя маркировку и ревизию.

Еще одна ситуация встречается достаточно часто: монитор не выводит изображение, и пользователь сразу ищет Main Board. После диагностики выясняется, что причиной оказался поврежденный кабель, неисправная подсветка или сама матрица.

Поэтому перед заказом всегда полезно убедиться в точной причине неисправности.
