Платы Y-SUS (Y-Main) для плазменных телевизоров

Если вы ремонтируете плазменный телевизор, то рано или поздно обязательно столкнетесь с платой Y-SUS, которую также часто называют Y-Main. Это один из ключевых модулей плазменной панели, отвечающий за формирование изображения на экране.

В отличие от современных LED и OLED телевизоров, плазменные панели имеют совершенно другую конструкцию и используют несколько специализированных плат для управления матрицей. Именно поэтому неисправности плазменных телевизоров часто отличаются от тех проблем, к которым привыкли владельцы более современной техники.

Несмотря на то что производство плазменных телевизоров было прекращено много лет назад, многие такие устройства продолжают работать до сих пор. И нередко причиной их неисправности становится именно Y-SUS плата.

Когда проблема может быть связана с Y-SUS

Неисправность данной платы обычно отражается на работе изображения.

Чаще всего владельцы плазменных телевизоров сталкиваются со следующими симптомами:

• телевизор включается, но изображение отсутствует;
• экран остается полностью темным;
• появляются полосы или искажения изображения;
• телевизор уходит в защиту после включения;
• слышен звук, но экран не работает;
• срабатывает предохранитель или появляется короткое замыкание;
• телевизор не запускается после подачи питания.

На практике подобные симптомы могут быть связаны не только с Y-SUS, но и с платами Z-SUS, буферными модулями, блоком питания или самой плазменной панелью.

Поэтому перед покупкой новой платы желательно убедиться в причине неисправности.

За что отвечает плата Y-SUS

Если говорить простыми словами, Y-SUS участвует в формировании управляющих сигналов для плазменной панели.

Именно благодаря совместной работе Y-SUS, Z-SUS и других модулей на экране появляется полноценное изображение.

Когда Y-Main выходит из строя, телевизор может полностью потерять изображение или начать работать с серьезными визуальными дефектами.

Для владельца телевизора это выглядит как неисправность экрана, хотя причина зачастую находится в электронном модуле.

Почему при ремонте плазмы важно проводить диагностику

Плазменные телевизоры устроены значительно сложнее, чем может показаться на первый взгляд.

Очень часто одна неисправная плата вызывает сбои в работе других узлов. Например, короткое замыкание на Y-SUS способно приводить к отключению блока питания или повреждению буферных плат.

Из нашей практики можно сказать, что замена платы без предварительной проверки остальных модулей далеко не всегда приводит к успешному ремонту.

Именно поэтому при восстановлении плазменных телевизоров диагностика играет особенно важную роль.

[Добавить пример обращения клиента]

Особенности подбора Y-SUS платы

При подборе платы желательно ориентироваться не только на модель телевизора.

Основным критерием совместимости является маркировка самой платы.

Даже внешне похожие модули могут отличаться ревизией, схемотехникой и используемой плазменной панелью.

Перед заказом рекомендуется сверить:

• маркировку Y-SUS платы;
• модель телевизора;
• ревизию модуля;
• расположение разъемов и крепежных элементов.

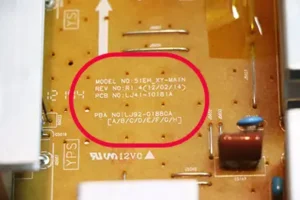

номер Y-sus платы

Новые и б/у платы Y-Main

Поскольку большинство плазменных телевизоров уже давно сняты с производства, найти новые платы удается далеко не всегда.

В большинстве случаев для ремонта используются исправные платы, демонтированные с телевизоров-доноров.

Для многих моделей это остается единственной возможностью вернуть телевизор в рабочее состояние.

Поэтому при ремонте плазменной техники использование качественных б/у комплектующих давно стало обычной практикой.

Что желательно проверить перед покупкой

Чтобы избежать ошибок при подборе, желательно заранее подготовить:

• модель телевизора;
• фотографию заводской наклейки;
• фотографию установленной платы;
• крупную фотографию маркировки;
• описание проявления неисправности.

Эти данные помогают значительно точнее определить совместимость детали.

Частые ошибки при подборе

Одна из самых распространенных ошибок — поиск платы только по модели телевизора без проверки маркировки.

Также владельцы плазменных телевизоров иногда меняют Y-SUS, не проверяя буферные платы. Если одна из буферных плат находится в коротком замыкании, новая Y-Main плата может выйти из строя сразу после установки.

Еще одна ошибка — считать, что отсутствие изображения всегда связано с неисправностью самой плазменной панели. На практике довольно часто проблема находится именно в электронных модулях и может быть устранена заменой неисправной платы.
