Платы Z-SUS (X-SUS, Z-Main) для плазменных телевизоров

Плата Z-SUS, которую в зависимости от производителя также можно встретить под названиями X-SUS или Z-Main, является одним из основных модулей плазменного телевизора. Она работает совместно с Y-SUS и участвует в формировании изображения на экране.

Если сравнивать работу плазменного телевизора с оркестром, то Y-SUS и Z-SUS постоянно работают в паре. Когда один из этих модулей выходит из строя, изображение может исчезнуть полностью или начать отображаться с серьезными дефектами.

Сегодня плазменные телевизоры уже не выпускаются, однако многие из них продолжают исправно работать даже спустя десятки лет. Именно поэтому спрос на платы Z-SUS и сейчас остается актуальным среди владельцев плазменных Panasonic, Samsung, LG и других брендов.

Когда проблема может быть связана с Z-SUS

Неисправность Z-SUS чаще всего отражается на изображении или запуске телевизора.

Среди наиболее распространенных симптомов можно выделить:

• отсутствие изображения при наличии звука;
• темный экран после включения;
• искаженное изображение;
• мерцание картинки;
• появление полос или артефактов;
• телевизор уходит в защиту;
• срабатывают предохранители на плате;
• телевизор не запускается после включения питания.

При этом важно помнить, что аналогичные признаки могут вызывать и другие узлы плазменного телевизора. На практике неисправность может находиться в Y-SUS, буферных платах, блоке питания или даже в самой плазменной панели.

Поэтому перед заменой желательно убедиться в точности диагностики.

За что отвечает плата Z-SUS

Если не углубляться в сложную схемотехнику, задача Z-SUS заключается в формировании части управляющих сигналов, необходимых для корректной работы плазменной панели.

Совместно с Y-SUS эта плата обеспечивает формирование изображения на экране.

Когда Z-SUS выходит из строя, телевизор может полностью потерять изображение либо начать отображать его с различными искажениями.

Для обычного пользователя подобная неисправность часто выглядит как серьезная проблема с экраном, хотя на самом деле причиной может быть отдельный электронный модуль.

Почему важно проверять связанные платы

Плазменные телевизоры отличаются тем, что многие их узлы тесно связаны между собой.

Например, короткое замыкание на одной плате может влиять на работу других модулей. Именно поэтому при ремонте плазмы специалисты редко ограничиваются проверкой только одной платы.

Из нашей практики можно сказать, что установка новой Z-SUS без проверки Y-SUS и буферных плат иногда приводит к повторному выходу из строя замененного модуля.

Поэтому при серьезных неисправностях всегда полезно проверить всю цепочку связанных узлов.

[Добавить случай ремонта]

Особенности подбора Z-SUS

Одна из самых распространенных ошибок — подбор платы исключительно по модели телевизора.

У разных ревизий одной модели могут использоваться различные версии модулей. Кроме того, производители периодически вносили изменения в конструкцию телевизоров даже внутри одной серии.

Для правильного подбора рекомендуется ориентироваться на маркировку самой платы.

Перед заказом желательно сверить:

• маркировку Z-SUS или X-SUS;
• модель телевизора;
• ревизию платы;
• расположение разъемов;
• внешний вид модуля.

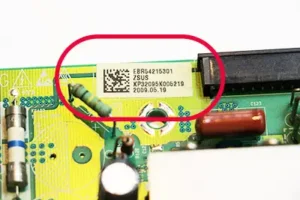

маркировки Z-SUS модуля

Новые и б/у платы Z-SUS

Большинство плазменных телевизоров сегодня относятся к технике, которая уже давно снята с производства.

Поэтому новые платы встречаются все реже. В большинстве случаев для ремонта используются исправные платы, демонтированные с телевизоров-доноров.

Для владельцев плазменных телевизоров это зачастую остается единственным способом продлить срок службы устройства и избежать покупки нового телевизора.

Что желательно подготовить перед покупкой

Чтобы проверить совместимость детали, желательно заранее подготовить:

• модель телевизора;
• фотографию заводской наклейки;
• фотографию установленной платы;
• крупное фото маркировки;
• описание неисправности.

Если есть возможность, полезно также указать, какие симптомы появились до полного отказа телевизора.

Иногда эта информация помогает точнее определить причину неисправности.

Частые ошибки при подборе

Чаще всего проблемы возникают в следующих ситуациях:

• подбор платы только по модели телевизора;
• установка новой Z-SUS без проверки Y-SUS;
• отсутствие проверки буферных плат;
• замена модуля без диагностики блока питания;
• покупка платы по внешнему сходству.

Плазменные телевизоры давно считаются сложной техникой в ремонте. Поэтому чем больше информации удается собрать до покупки, тем меньше вероятность ошибки.
