LVDS и FFC шлейфы для телевизоров

Шлейфы — это важные соединительные элементы внутри телевизора, через которые различные модули обмениваются данными и управляющими сигналами. Несмотря на простую конструкцию, повреждение даже одного шлейфа может привести к серьезным проблемам с изображением или полной неработоспособности отдельных узлов телевизора.

В данной категории представлены LVDS и FFC шлейфы, используемые для соединения материнских плат, T-CON модулей, матриц и других компонентов телевизора.

Что такое LVDS шлейф

LVDS (Low Voltage Differential Signaling) — это шлейф, который передает видеосигнал от материнской платы к T-CON или непосредственно к матрице телевизора.

Если говорить простыми словами, именно через этот кабель изображение попадает на экран.

При его повреждении телевизор может работать, воспроизводить звук и реагировать на команды, но изображение будет отсутствовать либо отображаться с различными дефектами.

Наиболее распространенные признаки неисправности LVDS шлейфа:

• изображение периодически пропадает;
• появляются полосы на экране;
• картинка рассыпается на квадраты;
• экран становится белым или серым;
• изображение появляется при изменении положения шлейфа;
• телевизор работает со звуком, но без изображения.

Что такое FFC шлейф

FFC (Flat Flexible Cable) представляет собой тонкий гибкий шлейф с токопроводящими дорожками.

Такие шлейфы используются во многих узлах телевизора:

• между T-CON и матрицей;
• внутри матрицы;
• между различными электронными модулями;
• в отдельных блоках управления.

FFC шлейфы выглядят довольно простыми, однако даже небольшой надрыв дорожки способен привести к нестабильной работе телевизора.

Особенно часто повреждения возникают после самостоятельной разборки телевизора или неаккуратного ремонта.

Когда требуется замена шлейфа

В отличие от электронных плат, шлейфы обычно не ремонтируют.

Если произошло механическое повреждение дорожек, появились заломы, надрывы или следы окисления контактов, чаще всего выполняется замена шлейфа целиком.

Замена также может потребоваться после попадания жидкости внутрь телевизора или повреждения разъемов.

[Добавить фотографию поврежденного шлейфа]

Особенности подбора LVDS и FFC шлейфов

При подборе важно учитывать не только модель телевизора.

Даже внутри одной модели могут использоваться разные версии матриц и различные варианты шлейфов.

Перед заказом рекомендуется проверить:

• маркировку шлейфа;
• количество контактов;
• длину шлейфа;
• расположение контактов;
• тип разъемов;
• модель телевизора.

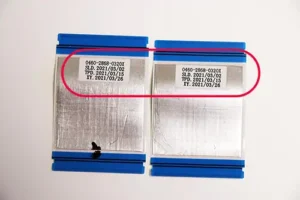

В большинстве случаев маркировка нанесена непосредственно на сам шлейф.

Именно по ней проще всего определить совместимую замену.

маркировка шлейфа Flex ленточный и LVDS

Частые ошибки при подборе

Самая распространенная ошибка — подбор шлейфа только по внешнему виду.

На первый взгляд два шлейфа могут выглядеть одинаково, но отличаться количеством контактов, шагом дорожек или расположением контактной группы.

Еще одна ошибка — попытка восстановить сильно поврежденный шлейф. Иногда такой ремонт возможен, но в большинстве случаев надежнее заменить шлейф полностью.

Также стоит учитывать, что полосы на экране или отсутствие изображения далеко не всегда связаны со шлейфом. Причиной могут быть матрица, T-CON плата или материнская плата телевизора.

Поэтому перед покупкой желательно убедиться в причине неисправности.

Что желательно подготовить перед заказом

Для правильного подбора обычно достаточно:

• модели телевизора;
• фотографии установленного шлейфа;
• фотографии маркировки;
• информации о количестве контактов;
• фотографии неисправности при наличии.

Чем больше информации удастся предоставить заранее, тем проще подобрать совместимую деталь.
