Scan Board платы для телевизоров

Scan Board — это специализированные платы, которые используются в некоторых телевизорах для управления матрицей и формирования изображения. Чаще всего такие модули встречаются в плазменных телевизорах, профессиональных дисплеях и отдельных моделях ЖК-панелей.

Для большинства владельцев телевизоров название Scan Board мало о чем говорит. Обычно человек сталкивается с этой платой только во время ремонта, когда необходимо заменить неисправный модуль или подобрать совместимую деталь для восстановления изображения.

Несмотря на свои сравнительно небольшие размеры, Scan Board играет важную роль в работе экрана. При её неисправности изображение может отображаться неправильно или пропасть полностью.

Когда проблема может быть связана со Scan Board

Неисправность Scan Board чаще всего проявляется через различные дефекты изображения.

В зависимости от модели телевизора симптомы могут отличаться, но наиболее часто встречаются следующие признаки:

• отсутствует часть изображения;
• появляются полосы на экране;
• изображение отображается с искажениями;
• экран работает нестабильно;
• телевизор включается, но изображение отсутствует;
• часть экрана остается темной;
• появляются артефакты или мерцание.

Важно понимать, что такие симптомы могут быть связаны не только со Scan Board. Похожие признаки нередко возникают при неисправности матрицы, T-CON, Y-SUS, буферных плат или других модулей телевизора.

Поэтому перед покупкой желательно убедиться, что причина неисправности действительно находится в данной плате.

Где используются Scan Board

В зависимости от производителя и типа телевизора Scan Board может выполнять различные функции.

Наиболее часто такие платы встречаются:

• в плазменных телевизорах;
• в профессиональных информационных панелях;
• в коммерческих дисплеях;
• в отдельных моделях LCD и PDP устройств.

Многие владельцы впервые узнают о существовании Scan Board только после разборки телевизора или получения результатов диагностики.

Это вполне нормально, поскольку данная плата редко фигурирует в пользовательской документации.

Особенности подбора Scan Board

При подборе подобных модулей особенно важно обращать внимание на маркировку.

Даже в телевизорах одной модели производитель мог использовать разные версии плат в зависимости от ревизии устройства или установленной панели.

Поэтому ориентироваться исключительно на модель телевизора не рекомендуется.

Наиболее надежным способом подбора остается сверка маркировки непосредственно на самой плате.

Перед заказом желательно проверить:

• заводскую маркировку;
• модель телевизора;
• ревизию платы;
• расположение разъемов;
• внешний вид модуля.

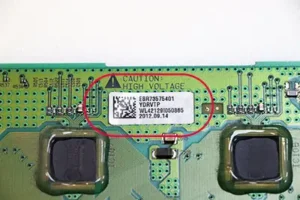

Scan Board маркировка платы для телевизоров

Новые и б/у Scan Board

Большинство телевизоров и дисплеев, в которых используются Scan Board, были выпущены достаточно давно. Поэтому новые платы встречаются не всегда.

Во многих случаях для ремонта используются исправные модули, демонтированные с устройств-доноров.

Для старой техники это обычная практика, которая позволяет восстановить работоспособность устройства даже тогда, когда новые комплектующие уже не производятся.

Что желательно подготовить перед покупкой

Чтобы избежать ошибок при подборе, желательно заранее подготовить:

• модель телевизора или панели;
• фотографию установленной платы;
• крупное фото маркировки;
• описание неисправности;
• фотографии экрана с проявлением дефекта.

Иногда одна фотография неисправности помогает быстрее определить возможную причину поломки и исключить ошибочный подбор детали.

Частые ошибки при подборе

Одна из самых распространенных ошибок — покупка платы только по модели телевизора.

Еще одна ситуация встречается довольно часто: пользователь видит полосы на экране и автоматически считает неисправной Scan Board. После диагностики выясняется, что проблема находится в матрице или другом модуле.

Бывает и обратная ситуация, когда внешне исправная матрица оказывается полностью работоспособной, а причиной дефекта становится именно Scan Board.

Поэтому при любых проблемах с изображением желательно сначала установить источник неисправности и только после этого подбирать комплектующие.
