Инверторы подсветки CCFL для телевизоров и мониторов

До появления LED-подсветки в телевизорах и мониторах широко использовались люминесцентные лампы CCFL. Для их работы требовалось специальное устройство — инвертор подсветки.

Инвертор преобразует напряжение и обеспечивает питание ламп подсветки матрицы. Без него экран может оставаться темным даже в том случае, если сам телевизор или монитор продолжает работать.

Сегодня техника с CCFL-подсветкой постепенно уходит в прошлое, однако многие телевизоры, мониторы и профессиональные дисплеи продолжают успешно работать. Поэтому необходимость в замене инверторов по-прежнему возникает достаточно часто.

За что отвечает инвертор подсветки

Если говорить простыми словами, инвертор является промежуточным звеном между блоком питания и лампами подсветки.

Именно он запускает CCFL-лампы и поддерживает их работу во время просмотра.

Когда инвертор выходит из строя, телевизор или монитор может включаться как обычно, но изображение становится практически невидимым из-за отсутствия подсветки.

Для владельца устройства это часто выглядит как серьезная неисправность матрицы, хотя причина может находиться совсем в другом модуле.

Когда проблема может быть связана с инвертором

Существует несколько характерных признаков, которые часто указывают на неисправность инвертора подсветки.

Наиболее распространенные симптомы:

• экран загорается на несколько секунд и гаснет;
• звук есть, но изображение не видно;
• подсветка периодически отключается;
• экран становится очень темным;
• устройство включается, но изображение можно рассмотреть только под ярким освещением;
• монитор или телевизор уходит в защиту после запуска.

Очень часто владельцы считают, что проблема находится в матрице. На практике причиной может оказаться инвертор или сами лампы подсветки.

Поэтому перед покупкой комплектующих желательно определить источник неисправности.

Инвертор или лампы подсветки?

Это один из самых частых вопросов при ремонте техники с CCFL-подсветкой.

Дело в том, что неисправные лампы и неисправный инвертор нередко дают похожие симптомы.

Например, экран может кратковременно включаться и сразу гаснуть в обоих случаях.

Кроме того, в старой технике сами лампы подсветки со временем теряют яркость, начинают работать нестабильно или перестают запускаться вовсе.

Поэтому при диагностике обычно проверяются сразу оба узла.

[Добавить комментарий мастера]

Особенности подбора инвертора

При подборе инвертора важно учитывать не только модель телевизора или монитора.

Даже внутри одной серии производители могли использовать различные версии плат.

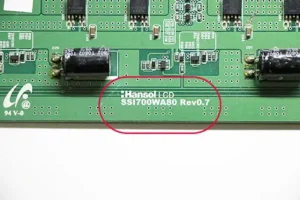

Для точного подбора рекомендуется ориентироваться на маркировку самого инвертора.

Перед заказом желательно проверить:

• маркировку платы;
• модель устройства;
• количество подключаемых ламп;
• расположение разъемов;
• внешний вид платы.

Инверторы подсветки CCFL для телевизоров

Новые и б/у инверторы

Поскольку большая часть техники с CCFL-подсветкой была выпущена достаточно давно, новые инверторы встречаются все реже.

Во многих случаях для ремонта используются исправные платы, демонтированные с устройств-доноров.

Для старых телевизоров и мониторов это зачастую остается самым доступным способом восстановить работоспособность техники без покупки нового устройства.

Что желательно проверить перед покупкой

Чтобы избежать ошибок при подборе, желательно заранее подготовить:

• модель телевизора или монитора;
• фотографию установленного инвертора;
• крупную фотографию маркировки;
• описание неисправности;
• фотографии разъемов при необходимости.

Чем больше информации удается собрать заранее, тем проще подобрать совместимую деталь.

Частые ошибки при подборе

Самая распространенная ошибка — считать, что отсутствие подсветки всегда означает неисправность инвертора.

На практике проблема может находиться в лампах CCFL, блоке питания или других элементах схемы.

Еще одна ошибка — подбор платы только по модели устройства без проверки маркировки.

Также не стоит ориентироваться исключительно на внешний вид платы. Даже очень похожие инверторы могут иметь разные характеристики и отличаться схемой подключения.

Поэтому перед заказом желательно сверить маркировку и убедиться в совместимости детали.
